Máquina biseladora de línea recta para vidrio SANKEN
La máquina biseladora de vidrio de línea recta de la serie SANKEN SKB está diseñada para procesar y pulir bordes biselados rectos en vidrio plano, espejos y vidrio decorativo.
La máquina integra el rectificado y el pulido de biseles en una sola secuencia de procesamiento. El ángulo de bisel, el ancho del bisel y el espesor del vidrio se seleccionan según las especificaciones de procesamiento requeridas.
La serie incluye ocho modelos: SKB-9, SKB-10, SKB-11, SKB-12 y sus correspondientes variantes de PLC.
Todos los modelos admiten vidrio de 3 a 12 mm, velocidades de procesamiento de 0,7 a 3,5 m/min, anchos de bisel de hasta 40 mm y ángulos de bisel de 0 a 25°.
Máquina biseladora de vidrio en línea recta
La máquina biseladora de vidrio de línea recta SANKEN Serie SKB está diseñada para el lijado y pulido de bordes biselados rectos en vidrio plano. Es adecuada para procesar espejos, vidrio para baño, vidrio decorativo, vidrio artesanal y otros productos de vidrio que requieren acabados de borde biselado.
El rectificado y el pulido de biseles se integran en una única secuencia de procesamiento. El equipo admite ángulos de bisel de 0 a 25 grados, un ancho máximo de bisel de 40 mm y velocidades de procesamiento ajustables de 0,7 a 3,5 m/min.
La serie SKB ofrece ocho modelos, entre ellos el SKB-9, el SKB-10, el SKB-11, el SKB-12 y sus respectivas configuraciones PLC. Todos los modelos están diseñados para vidrios con un espesor de entre 3 y 12 mm.

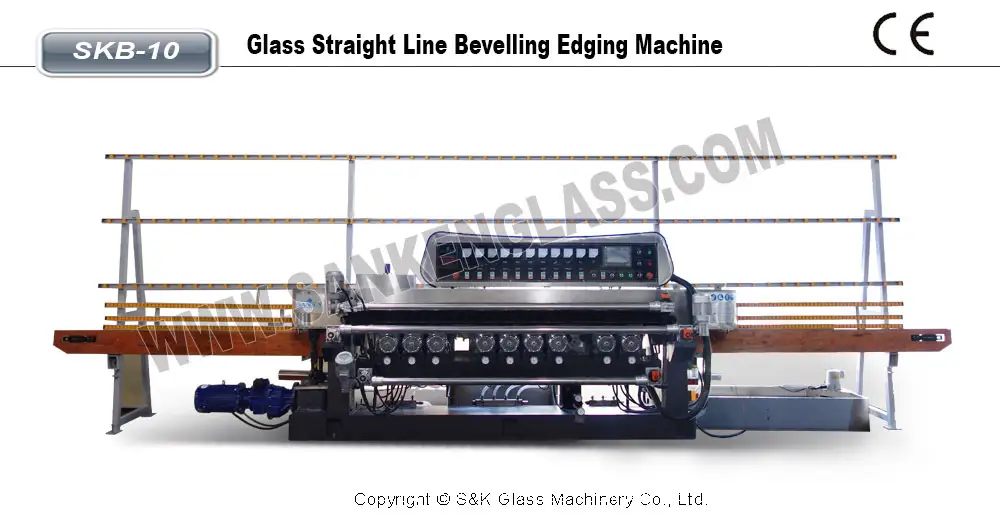

Máquina biseladora de vidrio de línea recta serie SANKEN SKB
Funciones de biselado de vidrio
Rectificado de bisel en línea recta
La máquina rectifica los bordes biselados rectos de las láminas de vidrio planas. El ángulo y el ancho del bisel se ajustan según los requisitos del procesamiento del vidrio.
Pulido de bordes biselados
La superficie biselada procesada pasa por las etapas de rectificado y pulido configuradas para producir el borde acabado requerido.
Ángulo de bisel ajustable
Los ocho modelos SKB tienen un rango de ángulo de bisel especificado en el catálogo de 0 a 25 grados, lo que permite seleccionar diferentes ángulos de bisel dentro del rango especificado.
Ancho del bisel de hasta 40 mm
El ancho máximo de bisel que figura en el catálogo es de 40 mm. El ancho de bisel aplicable a cada pieza debe confirmarse en función del grosor del vidrio y el ángulo de bisel.
Velocidad de procesamiento ajustable
La velocidad de procesamiento se puede ajustar dentro del rango especificado de 0,7 a 3,5 m/min según el espesor del vidrio, las dimensiones del bisel y la configuración de procesamiento seleccionada.
Disposición de las muelas de rectificado y pulido
El catálogo de SANKEN muestra muelas abrasivas de diamante, una muela de diamante para el borde inferior, muelas abrasivas de resina y muelas de pulido en la disposición de procesamiento de la serie SKB.
| Tipo de rueda | Función de procesamiento |
|---|---|
| Muelas abrasivas de diamante (D) | Rectificado inicial y formación del bisel. |
| Rueda de diamante del borde inferior (BANCO) | Lijado del borde inferior del cristal. |
| Muelas abrasivas de resina (R) | Pulido fino y refinamiento de la superficie biselada. |
| Discos de pulido (P) | Pulido final del borde biselado procesado. |
La disposición final de la muela abrasiva debe confirmarse de acuerdo con el modelo SKB seleccionado y el acabado de bisel requerido.
Secuencia de trabajo
El vidrio se transporta a través de las estaciones de pulido y rectificado configuradas. Las dimensiones del bisel requeridas se determinan según el ángulo seleccionado, el ancho del bisel y el espesor del vidrio.
Detalles de la máquina
Vistas del equipo y detalles del proceso de la máquina biseladora de vidrio en línea recta SANKEN.
Especificaciones técnicas
La serie SKB incluye ocho modelos, que abarcan configuraciones estándar y con PLC. Las siguientes especificaciones se basan en el catálogo de productos de SANKEN.
| Modelo | Tamaño máximo de procesamiento | Tamaño mínimo de procesamiento | Espesor | Velocidad | Ancho máximo del bisel | Ángulo de bisel | Fuerza | Tamaño de la máquina | Peso |
|---|---|---|---|---|---|---|---|---|---|
| SKB-9 | 1830 × 2440 mm | 50 × 50 mm | 3–12 mm | 0,7–3,5 m/min | 40 mm | 0–25° | 21 kW | 6600 × 1200 × 2500 mm | 3700 kg |
| SKB-10 | 1830 × 2440 mm | 50 × 50 mm | 3–12 mm | 0,7–3,5 m/min | 40 mm | 0–25° | 24 kW | 6800 × 1200 × 2500 mm | 4000 kg |
| SKB-11 | 1830 × 2440 mm | 50 × 50 mm | 3–12 mm | 0,7–3,5 m/min | 40 mm | 0–25° | 27 kW | 7000 × 1300 × 2500 mm | 4300 kg |
| SKB-12 | 1830 × 2440 mm | 50 × 50 mm | 3–12 mm | 0,7–3,5 m/min | 40 mm | 0–25° | 30 kW | 7200 × 1300 × 2500 mm | 4600 kg |
| SKB-9PLC | 1830 × 2440 mm | 50 × 50 mm | 3–12 mm | 0,7–3,5 m/min | 40 mm | 0–25° | 21 kW | 6600 × 1200 × 2500 mm | 3700 kg |
| SKB-10PLC | 1830 × 2440 mm | 50 × 50 mm | 3–12 mm | 0,7–3,5 m/min | 40 mm | 0–25° | 24 kW | 6800 × 1200 × 2500 mm | 4000 kg |
| SKB-11PLC | 1830 × 2440 mm | 50 × 50 mm | 3–12 mm | 0,7–3,5 m/min | 40 mm | 0–25° | 27 kW | 7000 × 1300 × 2500 mm | 4300 kg |
| SKB-12PLC | 1830 × 2440 mm | 50 × 50 mm | 3–12 mm | 0,7–3,5 m/min | 40 mm | 0–25° | 30 kW | 7200 × 1300 × 2500 mm | 4600 kg |
Las especificaciones se basan en el catálogo de productos de SANKEN. La configuración final del equipo y de la muela abrasiva debe confirmarse según el modelo seleccionado y los requisitos de procesamiento.
Cómo elegir el modelo SKB adecuado
Los ocho modelos comparten las mismas especificaciones publicadas en cuanto a tamaño de procesamiento, grosor del vidrio, velocidad, ancho del bisel y ángulo del bisel. Sus principales diferencias, según se detalla en el catálogo, radican en la potencia instalada, las dimensiones de la máquina y el peso.
SKB-9 / SKB-9PLC
Ambos modelos tienen una potencia total de 21 kW, unas dimensiones de 6600 × 1200 × 2500 mm y un peso nominal de 3700 kg.
SKB-10 / SKB-10PLC
Estas configuraciones tienen una potencia total de 24 kW, unas dimensiones generales de 6800 × 1200 × 2500 mm y un peso de 4000 kg.
SKB-11 / SKB-11PLC
Ambos modelos tienen una potencia total de 27 kW, unas dimensiones de 7000 × 1300 × 2500 mm y un peso nominal de 4300 kg.
SKB-12 / SKB-12PLC
Estas configuraciones tienen una potencia total de 30 kW, unas dimensiones de 7200 × 1300 × 2500 mm y un peso de 4600 kg.
Modelos estándar y PLC
El catálogo incluye versiones estándar y con PLC de la serie SKB. Las dimensiones mecánicas y los rangos de procesamiento publicados son los mismos para cada par de modelos coincidentes.
El catálogo también recomienda el control mediante pantalla táctil PLC para un funcionamiento sencillo. Al seleccionar la máquina, conviene confirmar las opciones específicas del sistema de control.
Biselado de vidrio frente a canto de línea recta
Una máquina biseladora de vidrio de línea recta está diseñada para dar forma y pulir una superficie biselada a lo largo del borde del vidrio plano. La serie SKB admite un ancho de bisel máximo de 40 mm y ángulos de bisel de 0 a 25 grados.
Para el rectificado y pulido convencional de bordes planos y rectos, SANKEN también ofrece la máquina de canteado de vidrio de línea recta de la serie SKE.
Ver el Máquina de canteado de vidrio en línea recta SANKEN para configuraciones de procesamiento de bordes planos.
Aplicaciones
La serie SKB está diseñada para productos de vidrio plano que requieren bordes biselados rectos y pulido.
Entre las aplicaciones típicas se incluyen el procesamiento de espejos, vidrio para baños, vidrio decorativo, vidrio artesanal, vidrio artístico y productos de vidrio que requieren un borde biselado pulido.
La configuración de la máquina debe seleccionarse en función de las dimensiones del vidrio, el grosor, el ángulo de bisel requerido, el ancho del bisel y los requisitos de acabado de los bordes.
Preguntas frecuentes
¿Qué es una máquina biseladora de vidrio en línea recta?
Una máquina biseladora de vidrio de línea recta lija y pule los bordes biselados de láminas de vidrio rectas. La serie SANKEN SKB está diseñada para el procesamiento de biseles en vidrio plano, espejos y vidrio decorativo.
¿Qué modelos de SKB están disponibles?
El catálogo de SANKEN incluye los modelos SKB-9, SKB-10, SKB-11, SKB-12, SKB-9PLC, SKB-10PLC, SKB-11PLC y SKB-12PLC.
¿Cuál es el ancho máximo del bisel?
Los ocho modelos tienen un ancho de bisel máximo de 40 mm, según consta en el catálogo. El ancho aplicable a una pieza de trabajo concreta depende de su grosor y ángulo de bisel.
¿Qué ángulo de bisel puede procesar la máquina?
El rango de ángulo de bisel especificado es de 0 a 25 grados.
¿Qué grosor de vidrio puede procesar la serie SKB?
El catálogo especifica un rango de espesor de vidrio de 3 a 12 mm para los ocho modelos SKB.
¿Cuál es la velocidad de procesamiento?
La velocidad de procesamiento es ajustable de 0,7 a 3,5 m/min en los ocho modelos del catálogo.
¿Cuál es la diferencia entre SKB-10 y SKB-10PLC?
El catálogo indica los mismos rangos de procesamiento, potencia total, dimensiones y peso para ambos modelos. Se recomienda el control mediante pantalla táctil PLC, pero conviene confirmar las diferencias específicas del sistema de control con SANKEN antes de realizar el pedido.
¿Puede la serie SKB procesar bordes a inglete de 45 grados?
El catálogo especifica un rango de ángulo de bisel de 0 a 25 grados para la serie SKB. Para el mecanizado a inglete de 45 grados, se debe considerar una configuración de máquina diferente.
¿Cómo debo elegir el modelo SKB correcto?
La selección del modelo debe tener en cuenta las dimensiones del vidrio, el grosor, el ancho del bisel, el ángulo del bisel, el acabado de borde requerido, las preferencias del sistema de control y el espacio de instalación disponible.
Selección de equipos y soporte técnico
Para seleccionar una máquina de la serie SKB, proporcione las dimensiones del vidrio, el rango de espesor, el ancho de bisel requerido, el ángulo de bisel, los requisitos de acabado de los bordes y la distribución de la fábrica.
SANKEN puede analizar el modelo SKB y la configuración de la muela abrasiva adecuados para su aplicación de biselado de vidrio.
