Exportamos maquinaria para el procesamiento de vidrio desde 2002, ofreciendo apoyo internacional a proyectos desde la planificación hasta la instalación y la formación.

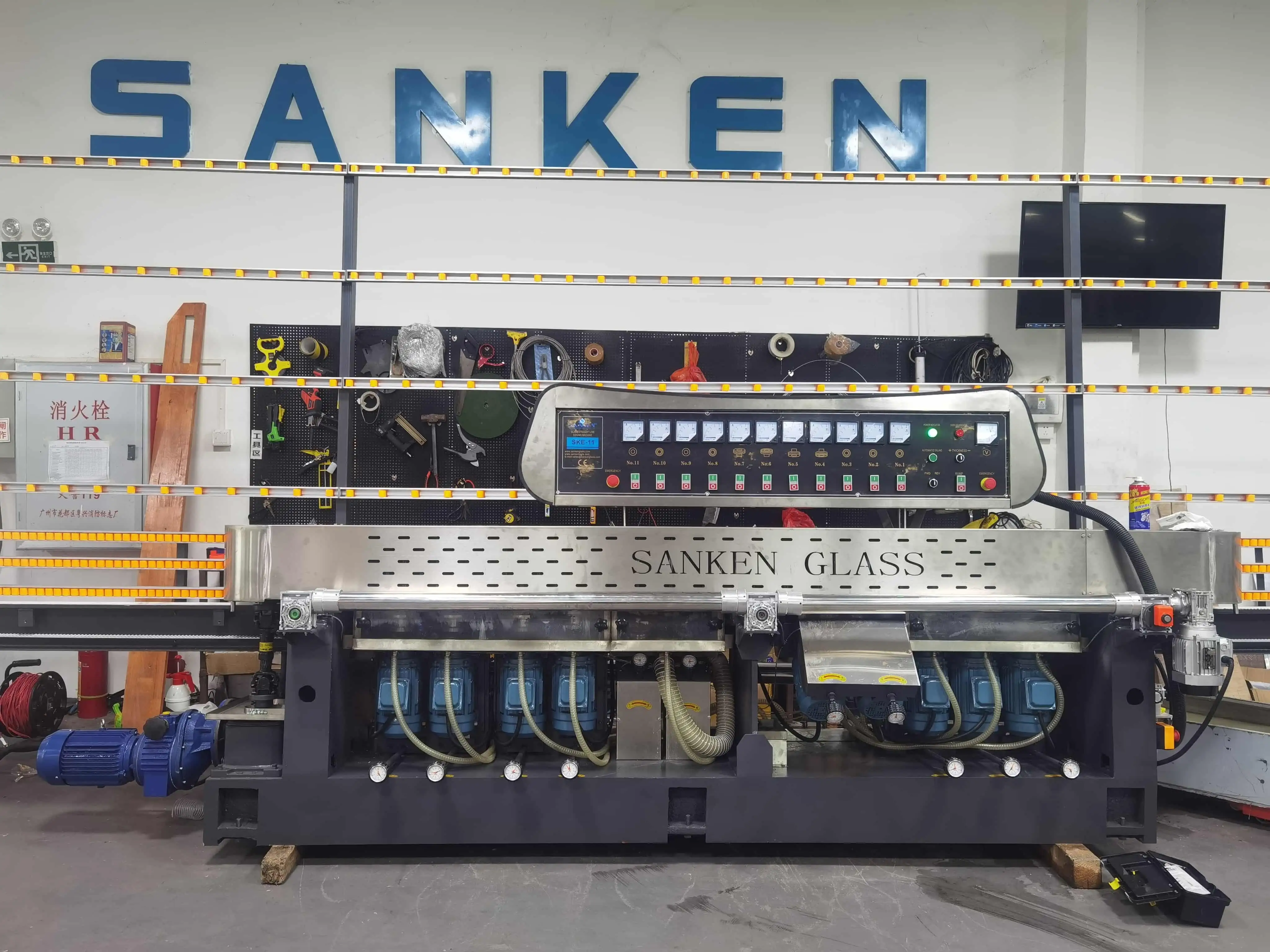

Máquina de canteado de vidrio en línea recta SANKEN
La máquina de canteado de vidrio en línea recta de la serie SANKEN SKE está diseñada para el lijado y pulido de los bordes planos y rectos de láminas de vidrio de diferentes tamaños y espesores.
El desbaste grueso, el desbaste fino, el pulido y el procesamiento de ángulos se pueden realizar en una misma secuencia de procesamiento.
La serie incluye cuatro modelos: SKE-4, SKE-9, SKE-10 y SKE-11. Los cuatro modelos admiten tamaños de vidrio de hasta 1830 × 2440 mm, con un tamaño mínimo de procesamiento de 100 × 100 mm y un rango de espesor de vidrio de 3 a 19 mm.
La selección del modelo puede basarse en la configuración de la máquina, la potencia instalada y el espacio disponible en la fábrica.
Máquina de canteado de vidrio en línea recta
La máquina de canteado de vidrio en línea recta de la serie SANKEN SKE está diseñada para el lijado y pulido de los bordes planos y rectos de láminas de vidrio de diferentes tamaños y espesores.
El desbaste grueso, el desbaste fino, el pulido y el procesamiento de ángulos se pueden realizar en una sola secuencia de procesamiento. La máquina es adecuada para la preparación y el acabado de los cantos del vidrio plano en talleres de procesamiento de vidrio.
La serie SKE incluye cuatro configuraciones: SKE-4, SKE-9, SKE-10 y SKE-11. Los cuatro modelos admiten dimensiones máximas de vidrio de 1830 × 2440 mm, dimensiones mínimas de vidrio de 100 × 100 mm y espesores de procesamiento de 3 a 19 mm.
Máquina de canteado de vidrio en línea recta serie SANKEN SKE
Funciones de procesamiento de bordes de vidrio
Molienda gruesa
La etapa de desbaste elimina material del borde recto del vidrio y lo prepara para las siguientes operaciones de acabado.
Molienda fina
El pulido fino refina el borde del vidrio procesado después del pulido grueso, preparando la superficie para el pulido final.
Pulido de bordes
El pulido se realiza como parte de la secuencia continua de canteado para producir el acabado de borde requerido.
Procesamiento de ángulos
La serie SKE también admite operaciones de creación de ángulos, tal como se describe en el catálogo de SANKEN. La geometría del borde y la configuración de la rueda requeridas deben confirmarse durante la selección de la máquina.
Secuencia de trabajo
El vidrio se transporta a través de las estaciones de pulido y rectificado configuradas para el procesamiento de bordes rectos. El procesamiento angular puede incorporarse según la máquina y la disposición de las muelas seleccionadas.
Estructura y detalles de la máquina
Imágenes de la máquina de canteado de vidrio en línea recta SANKEN y sus componentes de procesamiento.
Especificaciones técnicas
El catálogo de SANKEN incluye cuatro modelos SKE con los siguientes rangos de procesamiento y especificaciones de la máquina.
| Modelo | Tamaño máximo de procesamiento | Tamaño mínimo de procesamiento | Espesor | Potencia total | Voltaje | Tamaño de la máquina | Peso |
|---|---|---|---|---|---|---|---|
| SKE-4 | 1830 × 2440 mm | 100 × 100 mm | 3–19 mm | 7,5 kW | 380 V / 50 Hz | 5000 × 1500 × 2200 mm | 1800 kg |
| SKE-9 | 1830 × 2440 mm | 100 × 100 mm | 3–19 mm | 19 kW | 380 V / 50 Hz | 6500 × 1500 × 2200 mm | 2700 kg |
| SKE-10 | 1830 × 2440 mm | 100 × 100 mm | 3–19 mm | 23 kW | 380 V / 50 Hz | 6700 × 1500 × 2200 mm | 2900 kg |
| SKE-11 | 1830 × 2440 mm | 100 × 100 mm | 3–19 mm | 26 kW | 380 V / 50 Hz | 7300 × 1000 × 2500 mm | 3200 kg |
Las especificaciones se basan en el catálogo de productos de SANKEN. La configuración y las dimensiones finales de la máquina deben confirmarse antes de realizar el pedido.
Cómo elegir el modelo SKE adecuado
Los cuatro modelos comparten los mismos rangos de tamaño y grosor de vidrio que figuran en el catálogo. Las principales diferencias publicadas son la potencia total, las dimensiones generales de la máquina y el peso.
SKE-4
El SKE-4 tiene una potencia total de 7,5 kW y unas dimensiones generales de 5000 × 1500 × 2200 mm. Es la configuración más pequeña y ligera de la serie.
SKE-9
La SKE-9 tiene una potencia total de 19 kW, unas dimensiones de 6500 × 1500 × 2200 mm y un peso de 2700 kg.
SKE-10
La SKE-10 tiene una potencia total de 23 kW, unas dimensiones de 6700 × 1500 × 2200 mm y un peso de 2900 kg.
SKE-11
La SKE-11 tiene la mayor potencia total homologada de la serie, 26 kW, con unas dimensiones de 7300 × 1000 × 2500 mm y un peso de 3200 kg.
El modelo seleccionado deberá confirmarse en función del acabado de borde requerido, la configuración de la máquina y el espacio de instalación disponible.
Aplicaciones del procesamiento del vidrio
La serie SKE está diseñada para el rectificado y pulido de bordes rectos en láminas de vidrio planas. Es adecuada para operaciones de procesamiento de vidrio donde un borde plano y recto requiere rectificado grueso, rectificado fino y pulido.
Se debe comprobar la idoneidad de cada máquina para el procesamiento, teniendo en cuenta el tamaño, el grosor y el perfil de borde requerido del vidrio.
Preguntas frecuentes
¿Qué es una máquina para perfilar vidrio en línea recta?
Una máquina de canteado de vidrio en línea recta se utiliza para lijar y pulir los bordes rectos de láminas de vidrio planas. La serie SANKEN SKE combina el desbaste grueso, el desbaste fino y el pulido en una sola secuencia de procesamiento.
¿Qué modelos SKE están disponibles?
El catálogo SANKEN enumera SKE-4, SKE-9, SKE-10 y SKE-11.
¿Qué tamaños de vidrio puede procesar la serie SKE?
Los cuatro modelos del catálogo tienen un tamaño máximo de procesamiento de 1830 × 2440 mm y un tamaño mínimo de procesamiento de 100 × 100 mm.
¿Qué rango de espesor de vidrio es compatible?
El rango de espesor de procesamiento especificado es de 3 a 19 mm para los cuatro modelos SKE enumerados.
¿Puede la máquina lijar y pulir los bordes del vidrio en un solo proceso?
Sí. Según el catálogo, las operaciones de desbaste, desbaste, pulido y formación de ángulos pueden completarse en una sola secuencia de procesamiento.
¿Cuál es la diferencia entre SKE-9 y SKE-10?
Ambos modelos tienen las mismas dimensiones y grosores de vidrio que se especifican en el catálogo. El SKE-9 tiene una potencia total de 19 kW y pesa 2700 kg, mientras que el SKE-10 tiene una potencia total de 23 kW y pesa 2900 kg. Sus dimensiones generales también difieren.
¿Puede la serie SKE procesar vidrio en un ángulo de 45 grados?
El catálogo incluye la función de creación de ángulos como una opción de procesamiento, pero no especifica el rango de ángulos disponible. Se recomienda confirmar el ángulo y la configuración de la rueda necesarios antes de realizar el pedido.
¿Cómo debo elegir la máquina SKE correcta?
Indique las dimensiones del vidrio, el rango de espesor, el acabado de borde requerido y el espacio de instalación disponible. Estos detalles se pueden utilizar para determinar el modelo SKE y la configuración de máquina adecuados.
Selección de equipos y soporte técnico
Para la selección de equipos de la serie SKE, proporcione sus requisitos de procesamiento de vidrio, incluidas las dimensiones máximas y mínimas del vidrio, el rango de espesor, el perfil de borde requerido y la distribución de la fábrica.
SANKEN puede analizar la configuración de la máquina y las especificaciones técnicas adecuadas para su aplicación de procesamiento de cantos de vidrio.
