Máquina de corte por chorro de agua CNC
La máquina de corte por chorro de agua CNC SANKEN está diseñada para el corte de líneas rectas y formas irregulares en vidrio flotado, vidrio laminado y otros materiales. El proceso de corte por chorro de agua a alta presión no altera químicamente el material durante el corte y es adecuado para aplicaciones como orificios para parches en puertas de vidrio y perfiles complejos.
La serie SKWJ está disponible en varios tamaños de corte, desde 2000 × 1400 mm hasta 4500 × 2500 mm. Todas las configuraciones del catálogo ofrecen una velocidad de desplazamiento de 10 m/min, una precisión de corte de ±0,1 mm y una presión de trabajo de 380 MPa / 55 000 PSI.
Máquina de corte por chorro de agua CNC
La máquina de corte por chorro de agua CNC SANKEN serie SKWJ está diseñada para el corte de vidrio y otros materiales, tanto en línea recta como en formas irregulares. El corte por chorro de agua a alta presión ofrece una solución flexible para perfiles, aberturas y piezas complejas que no pueden procesarse fácilmente con los equipos convencionales de corte de vidrio en línea recta.
La máquina puede procesar vidrio flotado, vidrio laminado y materiales como aluminio, acero inoxidable, hierro, paneles de PVC, piedra, cerámica, madera, caucho y espuma. Hay disponibles varias configuraciones SKWJ con tamaños máximos de corte desde 2000 × 1400 mm hasta 4500 × 2500 mm.
Máquina de corte por chorro de agua CNC serie SKWJ
Funciones clave
Corte con chorro de agua a alta presión
La serie SKWJ funciona a una presión de trabajo de catálogo de 380 MPa / 55.000 PSI para realizar cortes de material controlados por CNC.
Corte de forma recta e irregular
El sistema de movimiento CNC puede seguir trayectorias de corte rectas o irregulares, lo que hace que la máquina sea adecuada para aberturas de vidrio, perfiles complejos y componentes con formas especiales.
Proceso de corte en frío
El corte por chorro de agua no se basa en un proceso de corte térmico convencional. Según el catálogo de SANKEN, no se produce ningún cambio químico en el material de corte durante el proceso y sus propiedades físicas permanecen inalteradas.
Procesamiento de múltiples materiales
Además de vidrio flotado y laminado, la máquina puede utilizarse para materiales como aluminio, acero inoxidable, hierro, paneles de PVC, piedra, cerámica, madera, caucho y espuma.
Mesas de corte de varios tamaños
La serie SKWJ ofrece múltiples configuraciones de área de corte, lo que permite seleccionar el tamaño de la mesa según las dimensiones máximas de la pieza de trabajo y el espacio disponible en la fábrica.
Secuencia de trabajo
La pieza se coloca sobre la mesa de corte y se prepara la trayectoria de corte necesaria en el sistema de control. Durante el proceso, el sistema de movimiento CNC guía el chorro de agua a alta presión a lo largo de la trayectoria programada para realizar cortes rectos o irregulares.
Detalles de la máquina y del corte

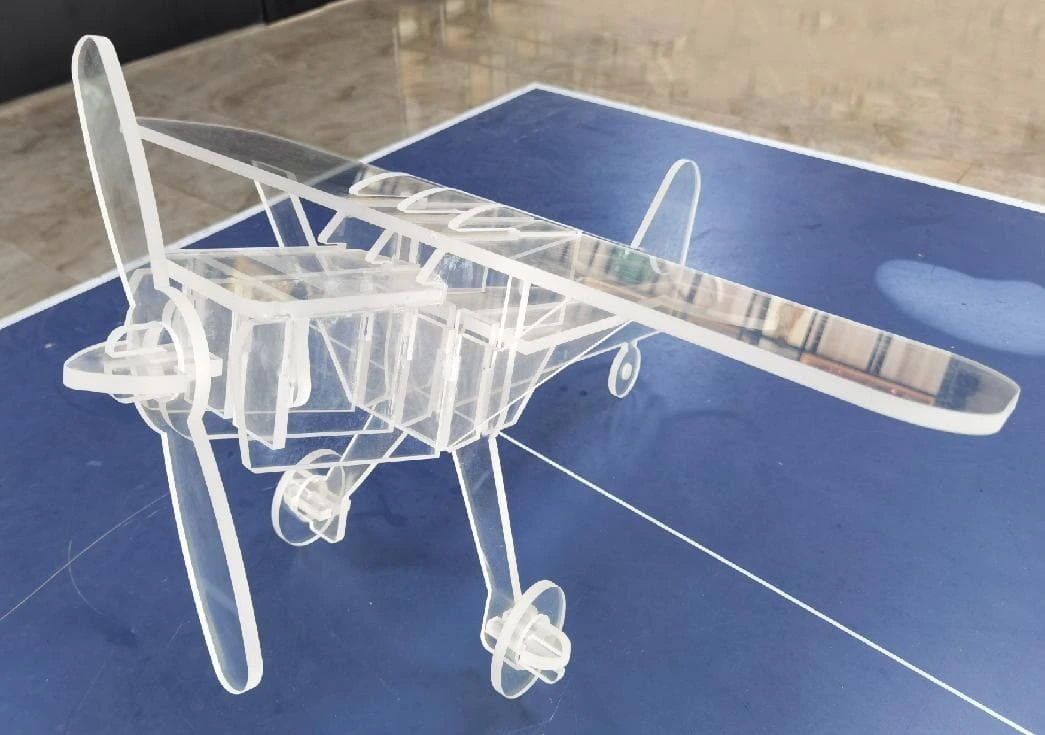

Vistas de la máquina, componentes y ejemplos de aplicaciones de corte del sistema de corte por chorro de agua SANKEN SKWJ.
Datos técnicos comunes
| Velocidad de desplazamiento | 10 m/min |
| Precisión de corte | ±0,1 mm |
| Presión de trabajo | 380 MPa / 55.000 PSI |
| Potencia total | 34 kW, 380 V / 50 Hz |
Modelos disponibles
La serie SKWJ ofrece nueve configuraciones de tamaño de corte en su catálogo. Todos los modelos comparten las mismas especificaciones de velocidad de desplazamiento, precisión de corte, presión y potencia total que se indican anteriormente.
| Modelo | Tamaño máximo de corte | Tamaño de la mesa de corte | Tamaño de la máquina | Peso |
|---|---|---|---|---|
| SKWJ-2014A | 2000 × 1400 mm | 2200 × 1600 mm | 3300 × 2300 × 1800 mm | 2,5 toneladas |
| SKWJ-2514A | 2500 × 1400 mm | 2700 × 1600 mm | 3500 × 2300 × 1800 mm | 3 toneladas |
| SKWJ-3015A | 3000 × 1500 mm | 3200 × 1700 mm | 4100 × 2300 × 2100 mm | 3,5 toneladas |
| SKWJ-3018A | 3000 × 1800 mm | 3300 × 2000 mm | 4100 × 2300 × 2100 mm | 3,5 toneladas |
| SKWJ-4018A | 4000 × 1800 mm | 4200 × 2000 mm | 5100 × 2800 × 1800 mm | 4,2 toneladas |
| SKWJ-3020A | 3000 × 2000 mm | 3200 × 2200 mm | 4100 × 2900 × 2100 mm | 3,8 toneladas |
| SKWJ-4020A | 4000 × 2000 mm | 4200 × 2200 mm | 5100 × 2900 × 2100 mm | 4,3 toneladas |
| SKWJ-4025A | 4000 × 2500 mm | 4200 × 2700 mm | 5100 × 3400 × 2100 mm | 4,8 toneladas |
| SKWJ-4525A | 4500 × 2500 mm | 4700 × 2700 mm | 5600 × 3400 × 2100 mm | 5,5 toneladas |
Cómo elegir el tamaño de una máquina de corte por chorro de agua
La principal diferencia entre los modelos SKWJ radica en el área de corte disponible. Seleccione un modelo según la longitud y el ancho máximos de la pieza de trabajo, en lugar de elegir una mesa más grande de lo que requiere el proceso de producción.
Por ejemplo, los modelos SKWJ-3015A y SKWJ-3018A ofrecen una longitud de corte de 3000 mm con diferentes anchos de corte, mientras que los modelos SKWJ-4020A y SKWJ-4025A ofrecen una longitud de corte de 4000 mm con anchos de 2000 mm y 2500 mm respectivamente. El modelo SKWJ-4525A ofrece la mayor área de corte del catálogo, de 4500 × 2500 mm.
Aplicaciones del procesamiento del vidrio
Para el procesamiento de vidrio, la serie SKWJ se puede utilizar para vidrio flotado, vidrio laminado, orificios para la instalación de parches en puertas de vidrio, aberturas y cortes de formas irregulares donde se requiere control de trayectoria CNC.
La máquina también puede procesar otros materiales compatibles como aluminio, acero inoxidable, hierro, paneles de PVC, piedra, cerámica, madera, caucho y espuma.
Preguntas frecuentes
¿Qué puede cortar una máquina de corte por chorro de agua CNC?
El catálogo de SANKEN enumera entre los materiales que se pueden procesar vidrio flotado, vidrio laminado, aluminio, acero inoxidable, hierro, paneles de PVC, piedra, cerámica, madera, caucho y espuma.
¿Puede el chorro de agua cortar formas de vidrio irregulares?
Sí. La máquina está diseñada para cortar tanto líneas rectas como formas irregulares y puede utilizarse para aberturas y perfiles con formas específicas según la trayectoria de corte programada.
¿Puede cortar vidrio laminado?
Sí. El vidrio laminado está incluido entre los materiales compatibles con la máquina de corte por chorro de agua CNC SANKEN.
¿Cuál es la precisión de corte?
Los modelos del catálogo SKWJ están especificados con una precisión de corte de ±0,1 mm.
¿Cuál es el tamaño máximo de corte?
La configuración de catálogo más grande, SKWJ-4525A, ofrece un tamaño máximo de corte de 4500 × 2500 mm.
¿Cómo debo seleccionar un modelo SKWJ?
La selección del modelo debe tener en cuenta principalmente las dimensiones máximas de la pieza, el área de corte requerida, el tipo de material y el espacio disponible en la fábrica. Estos detalles deben confirmarse antes de seleccionar la configuración final.
Selección de equipos y soporte técnico
Para la selección del equipo, indique el tipo de material, las dimensiones máximas de la pieza, las formas de corte requeridas y el espacio disponible en la fábrica. SANKEN podrá analizar el tamaño adecuado de la mesa de corte SKWJ y la configuración de la máquina según la aplicación de corte prevista.
