Máquina perforadora de vidrio CNC vertical
La máquina perforadora vertical CNC para vidrio SANKEN Serie SKD-V2 está diseñada para la perforación automática de agujeros en vidrio plano.
Los operarios introducen las coordenadas de los orificios y los parámetros de perforación necesarios a través de la interfaz de control. La máquina posiciona automáticamente el vidrio y realiza la perforación.
Hay dos modelos disponibles: SKD-2000V2 y SKD-2500V2, con tamaños máximos de procesamiento de 2000 × 2000 mm y 2000 × 2500 mm respectivamente.
Ambos modelos admiten espesores de vidrio de 4 a 19 mm y diámetros de perforación de 4 a 50 mm. El sistema de cinta transportadora vertical es adecuado para el procesamiento de vidrio arquitectónico y para muebles.
Máquina perforadora de vidrio CNC vertical
La máquina perforadora vertical CNC para vidrio SANKEN Serie SKD-V2 está diseñada para la perforación automática de vidrio plano. Combina control numérico, operación PLC y transporte vertical de vidrio para completar el posicionamiento programado de los orificios y la perforación.
Una vez colocado el vidrio en la cinta transportadora, el operario introduce las coordenadas X e Y necesarias y los parámetros de perforación. La máquina posiciona entonces el vidrio y realiza la perforación según la configuración seleccionada.
Hay dos modelos disponibles: SKD-2000V2 y SKD-2500V2. Ambos procesan vidrios con espesores de 4 a 19 mm y diámetros de perforación de 4 a 50 mm. El tamaño máximo del vidrio es de 2000 × 2000 mm para el SKD-2000V2 y de 2000 × 2500 mm para el SKD-2500V2.
Máquina perforadora vertical de vidrio SANKEN serie SKD-V2
Características de la máquina
Posicionamiento automático de agujeros
Las coordenadas de los orificios se introducen a través de la interfaz de control. El sistema CNC controla el posicionamiento y la secuencia de perforación según las ubicaciones programadas.
Sistema de control PLC
La interfaz hombre-máquina funciona con un sistema de control automático PLC para gestionar el posicionamiento del vidrio y las operaciones de perforación. Los parámetros de procesamiento se pueden configurar antes de que la máquina se ponga en marcha.
Transporte vertical de vidrio
Las láminas de vidrio se sostienen en posición vertical y se desplazan a través de la máquina mediante el sistema de transporte. La velocidad de transmisión es ajustable de 0 a 12 m/min.
Movimiento controlado por servomotor
La máquina utiliza un sistema de movimiento controlado por servomotores para el posicionamiento a lo largo de los ejes de procesamiento requeridos. La velocidad de desplazamiento vertical es ajustable de 0 a 15 m/min.
Procesamiento de múltiples agujeros
Se pueden introducir diferentes coordenadas para los orificios de una lámina de vidrio. La máquina puede procesar las posiciones de perforación programadas sin que el operario tenga que localizar manualmente cada orificio.
Dos tamaños de procesamiento
Los modelos SKD-2000V2 y SKD-2500V2 ofrecen diferentes alturas máximas de procesamiento y dimensiones de máquina. Ambos modelos comparten los mismos rangos de espesor de vidrio y diámetro de perforación.
Proceso de trabajo
El operario coloca el vidrio en la cinta transportadora vertical e introduce las posiciones de los orificios y los parámetros de procesamiento necesarios a través de la interfaz de control.
Una vez iniciado el programa, la máquina posiciona el vidrio y realiza las operaciones de perforación. La secuencia de perforación se completa según las coordenadas programadas.
La máquina se detiene automáticamente una vez finalizado el trabajo programado. A continuación, se puede retirar el vidrio o transferirlo a la siguiente etapa del proceso.
Detalles de la máquina

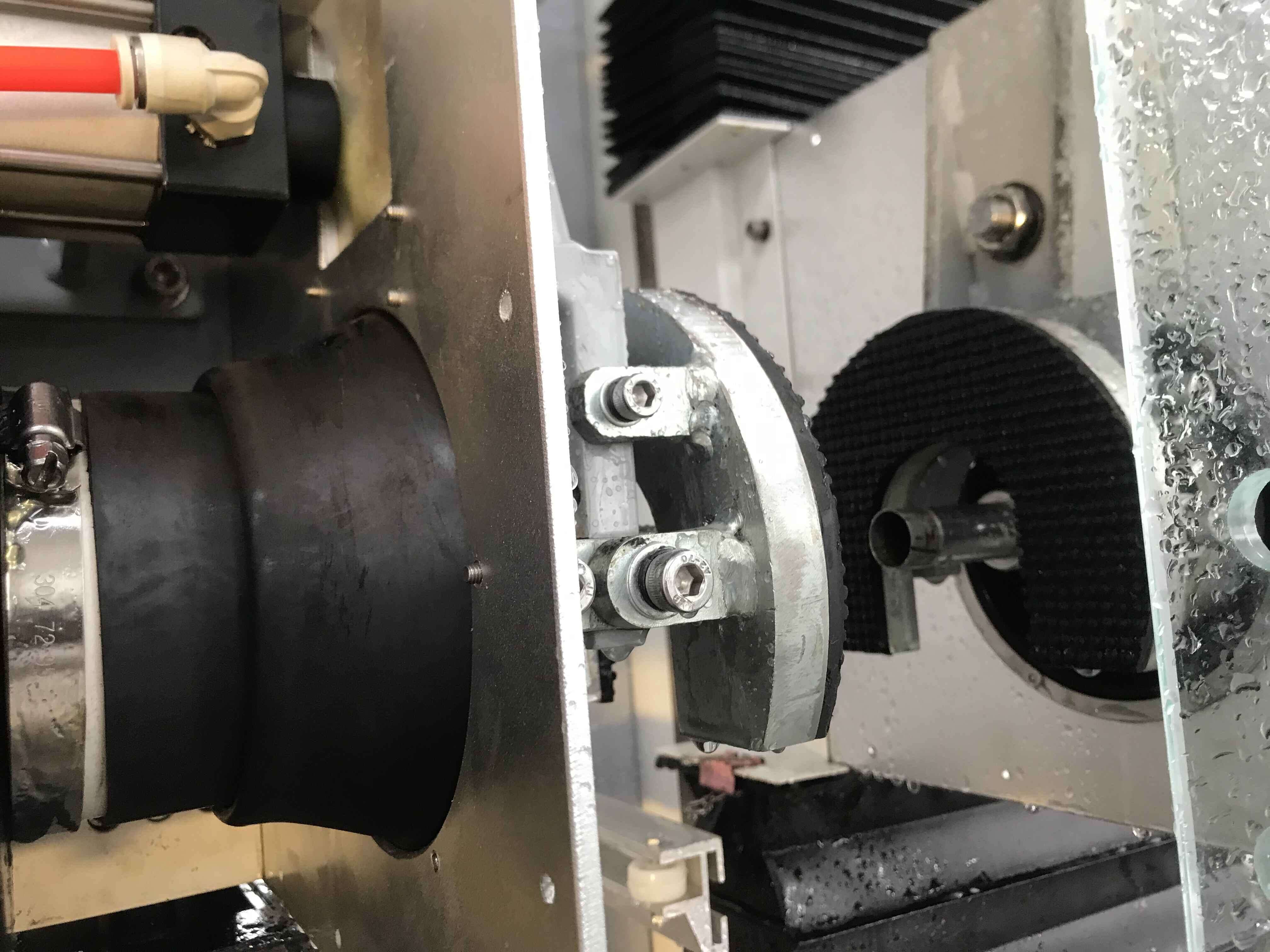

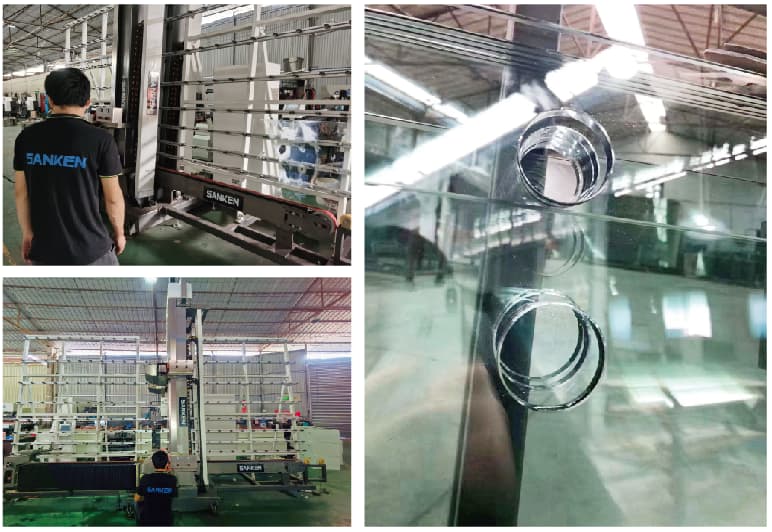

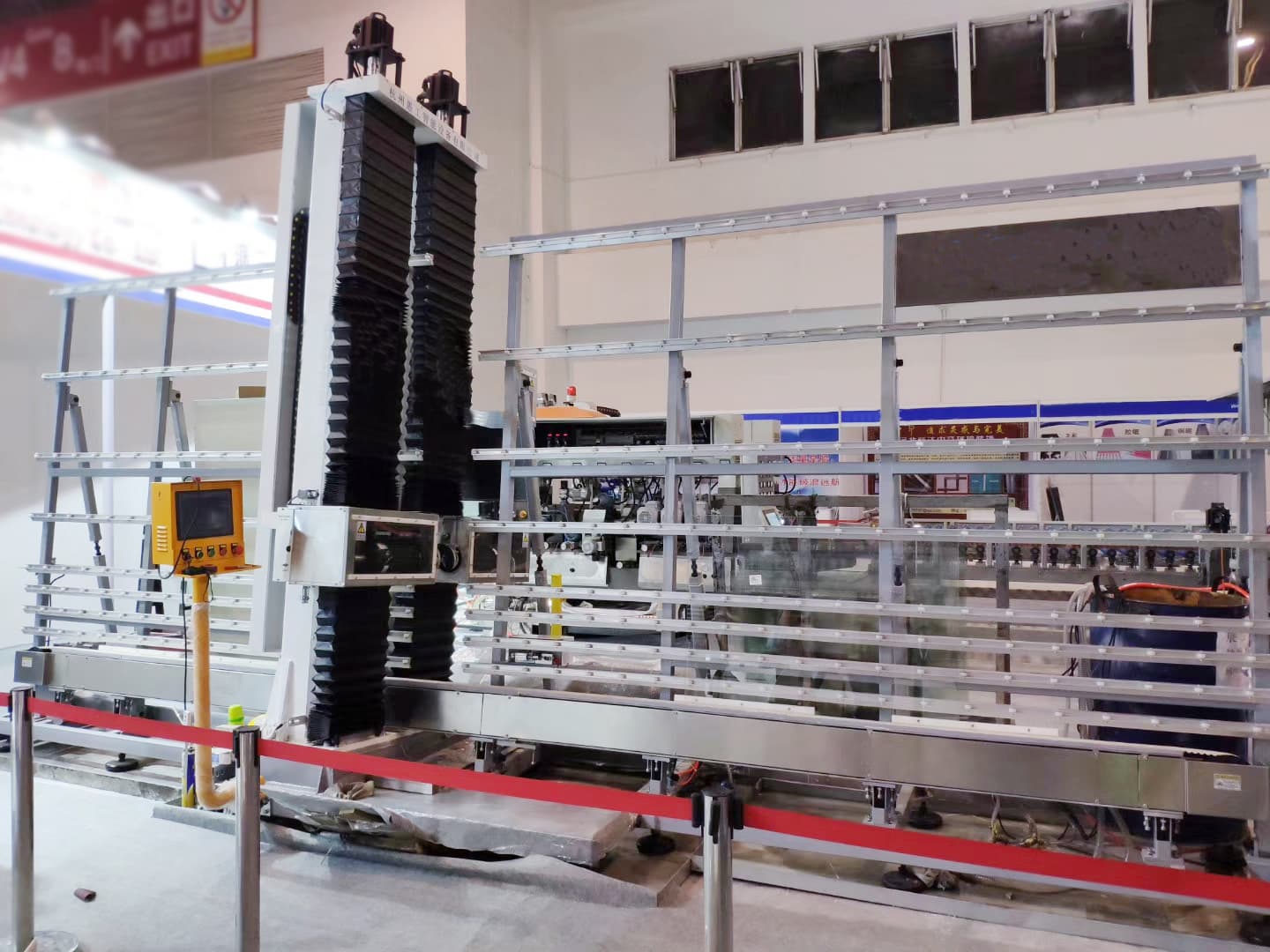

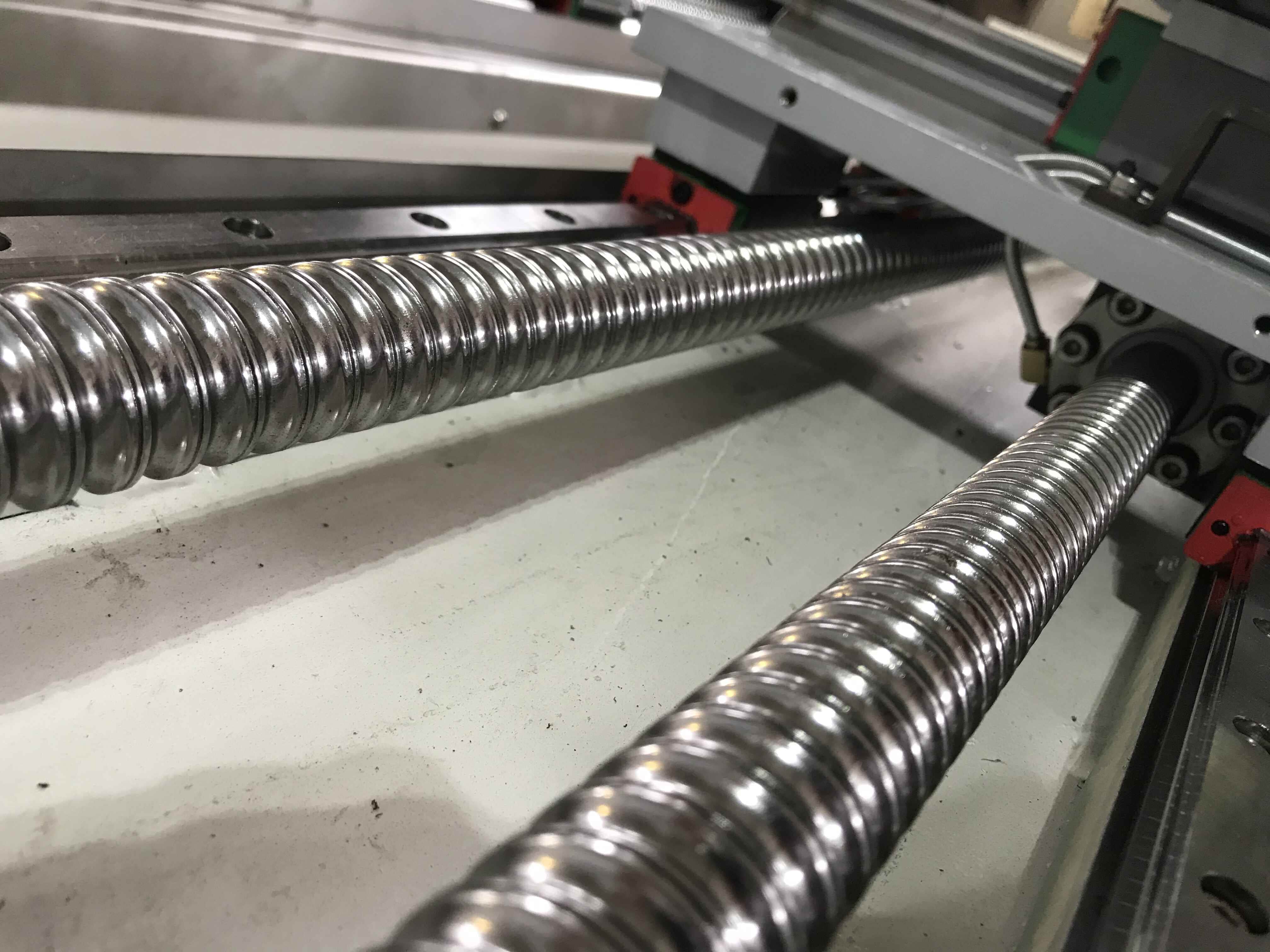

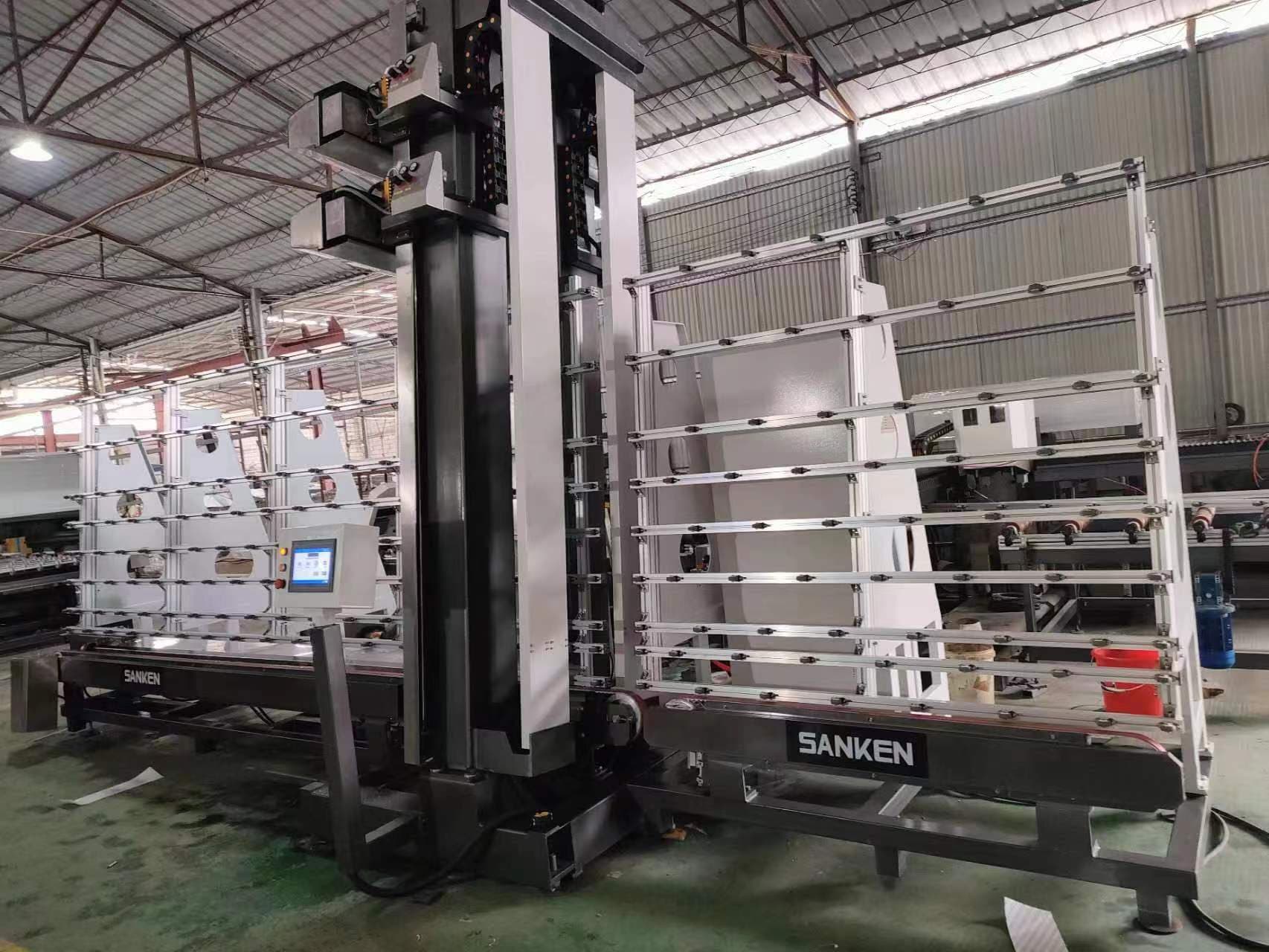

Vistas del equipo de la máquina perforadora de vidrio CNC vertical SANKEN.
Especificaciones técnicas
La serie SKD-V2 está disponible en dos tamaños de procesamiento. Ambos modelos admiten el mismo grosor de vidrio, diámetro de perforación y rangos de velocidad de movimiento.
| Parámetro | SKD-2000V2 | SKD-2500V2 |
|---|---|---|
| Tamaño máximo de procesamiento | 2000 × 2000 mm | 2000 × 2500 mm |
| Tamaño mínimo de procesamiento | 680 × 200 mm | 680 × 200 mm |
| Grosor del vidrio | 4–19 mm | 4–19 mm |
| Tiempo de perforación | 8–15 s/agujero | 8–15 s/agujero |
| Diámetro de perforación | Ø4–50 mm | Ø4–50 mm |
| Velocidad de movimiento hacia arriba/abajo | 0–15 m/min | 0–15 m/min |
| Velocidad de transmisión | 0–12 m/min | 0–12 m/min |
| Potencia total | 12 kW | 14 kW |
| Dimensiones de la máquina | 6600 × 1900 × 3600 mm | 6600 × 1900 × 4100 mm |
| Peso de la máquina | 2600 kg | 2900 kg |
El tiempo de perforación depende del diámetro del orificio, el grosor del vidrio y los ajustes de procesamiento seleccionados.
SKD-2000V2 y SKD-2500V2
SKD-2000V2
La SKD-2000V2 admite un tamaño máximo de vidrio de 2000 × 2000 mm. Tiene una potencia total de 12 kW, unas dimensiones generales de 6600 × 1900 × 3600 mm y un peso de 2600 kg.
SKD-2500V2
La SKD-2500V2 admite vidrio de hasta 2000 × 2500 mm. Tiene una potencia total de 14 kW, unas dimensiones de 6600 × 1900 × 4100 mm y un peso de 2900 kg.
Ambos modelos admiten diámetros de perforación de 4 a 50 mm y espesores de vidrio de 4 a 19 mm. La selección del modelo debe basarse en las dimensiones máximas del vidrio, la posición de los orificios requerida y el espacio disponible en la fábrica.
Perforación vertical y horizontal de vidrio
La serie SKD-V2 soporta el vidrio en posición vertical y utiliza una cinta transportadora automática para el movimiento del vidrio y la perforación controlada por CNC.
Las máquinas perforadoras horizontales utilizan una disposición de trabajo horizontal. La máquina adecuada depende de las dimensiones del vidrio, el método de manipulación requerido y el flujo de trabajo de producción existente.
Para taladrado CNC horizontal independiente, consulte la Máquina perforadora horizontal CNC para vidrio (fuera de línea) .
Aplicaciones

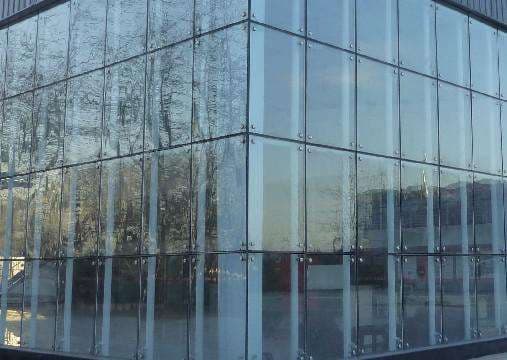

La serie SKD-V2 es adecuada para perforar vidrio plano utilizado en aplicaciones arquitectónicas y de mobiliario.
Entre las piezas típicas que se pueden trabajar se incluyen puertas de vidrio, tabiques, paneles de muebles y otros componentes de vidrio plano que requieren orificios para herrajes o ensamblaje.
Antes de proceder al procesamiento, se debe comprobar el trazado de las perforaciones en función de las dimensiones, el grosor y los diámetros de los orificios necesarios del vidrio.
Preguntas frecuentes
¿Qué es una máquina perforadora de vidrio CNC vertical?
Una máquina perforadora de vidrio CNC vertical sujeta y transporta el vidrio en posición vertical, utilizando control numérico para posicionar y perforar los agujeros. La serie SKD-V2 combina el posicionamiento CNC con el control automático PLC.
¿Qué modelos SKD-V2 están disponibles?
Hay dos modelos disponibles: SKD-2000V2 y SKD-2500V2.
¿Cuál es el tamaño máximo del vaso?
El modelo SKD-2000V2 admite vidrio de hasta 2000 × 2000 mm. El modelo SKD-2500V2 admite vidrio de hasta 2000 × 2500 mm.
¿Qué grosor de vidrio puede procesar la máquina?
Ambos modelos admiten espesores de vidrio de 4 a 19 mm.
¿Qué diámetros de perforación son compatibles?
El rango de diámetro de perforación admitido es de 4 a 50 mm.
¿Cómo se introducen las posiciones de los agujeros?
El operador introduce las coordenadas X e Y necesarias y los parámetros de perforación a través de la interfaz de control. A continuación, la máquina realiza las operaciones de posicionamiento y perforación programadas.
¿Puede la máquina perforar varios agujeros en una misma lámina de vidrio?
Sí. Se pueden programar múltiples posiciones de orificios para una lámina de vidrio, lo que permite a la máquina completar la secuencia de perforación necesaria.
¿Cuál es el tiempo de perforación por agujero?
El tiempo de perforación especificado es de 8 a 15 segundos por orificio. El tiempo real de perforación depende del grosor del vidrio, el diámetro del orificio y la configuración del proceso.
¿Cuál es la diferencia entre SKD-2000V2 y SKD-2500V2?
Las principales diferencias radican en el tamaño máximo del vidrio, la potencia instalada, la altura de la máquina y el peso. Ambas comparten los mismos rangos de espesor de vidrio y diámetro de perforación especificados.
Selección de equipos
Para seleccionar la máquina SKD-V2, indique las dimensiones máximas del vidrio, el rango de espesor, los diámetros de los orificios necesarios y las posiciones de perforación. Los planos del vidrio y la información sobre la distribución de la fábrica pueden ayudar a determinar el modelo y la disposición de instalación adecuados.
