Máquina de canteado doble redondeado de línea recta para vidrio SANKEN
La máquina de biselado doble redondeado para líneas rectas de vidrio de la serie SANKEN SKDR está diseñada para el lijado y pulido de vidrio de líneas rectas con perfiles de borde plano, redondeados y de calibre 10G, 20G, 30G y tipo lápiz.
Se pueden instalar diferentes muelas abrasivas y pulidoras según el grosor del vidrio y el perfil de borde requerido. La serie incluye cinco modelos con anchos máximos de procesamiento de 1000 mm a 2500 mm, grosores de vidrio de 3 a 12 mm y configuraciones de 12 o 16 husillos.
Máquina de canteado de doble borde redondeado en línea recta para vidrio
La máquina de biselado de doble borde redondeado para líneas rectas de vidrio SANKEN SKDR Series está diseñada para el lijado y pulido de vidrio de líneas rectas con perfiles de borde plano, redondeados y de calibre 10G, 20G, 30G y tipo lápiz.
Se pueden instalar diferentes discos de pulido y desbaste según el grosor del vidrio y el perfil de borde requerido. El pulido y el desbaste se realizan dentro de la máquina durante el proceso continuo de canteado.
Se ofrecen cinco configuraciones SKDR, con anchos máximos de procesamiento de 1000 mm a 2500 mm y espesores de procesamiento de 3 a 12 mm. Según el modelo, la máquina está equipada con 12 o 16 husillos dispuestos en dos grupos.
Máquina de canteado doble redondeado de línea recta para vidrio serie SANKEN SKDR
Perfiles de borde compatibles
Según el catálogo de SANKEN, la serie SKDR se puede configurar para los siguientes perfiles de borde de vidrio de línea recta:
Borde de 10G
Borde de 20G
Borde de 30G
Lápiz de borde redondeado
Borde plano
La configuración de la rueda se puede seleccionar según el perfil del borde y el grosor del vidrio requeridos.
Configuración de las muelas de rectificado y pulido
El catálogo muestra diferentes tipos de ruedas para diferentes requisitos de procesamiento de bordes.
Rueda de diamante
Las muelas de diamante se pueden configurar para el procesamiento de bordes PC, FE, FA y OG.
Disco de pulido BK
El catálogo incluye discos de pulido BK46 / BK60 / BK80 / BK120 con configuraciones T10 / T15 / T20 / T25 / T30.
Rueda de pulido BD
Las ruedas de pulido BD también se muestran con configuraciones T10 / T15 / T20 / T25 / T30.
Configuración del husillo
La serie SKDR utiliza dos grupos de husillos de rectificado y pulido. Según el modelo, cada grupo está equipado con seis u ocho husillos.
Modelos de 12 husillos
Los modelos SKDR-1012A y SKDR-1512A utilizan un total de 12 husillos, distribuidos de forma que 6 husillos queden a cada lado.
Modelos de 16 husillos
Los modelos SKDR-1516A, SKDR-2016A y SKDR-2516A utilizan un total de 16 husillos, distribuidos de forma que 8 husillos queden a cada lado.
Detalles de la máquina
Estructura de la máquina y detalles de procesamiento de la máquina de canteado doble redondeado en línea recta para vidrio SANKEN.
Especificaciones técnicas
| Modelo | Ancho máximo de procesamiento | Tamaño mínimo de procesamiento | Espesor | Fuerza | Voltaje | Tamaño de la máquina | Peso | Husos |
|---|---|---|---|---|---|---|---|---|
| SKDR-1012A | 1000 mm | 250 mm | 3–12 mm | 26,4 kW | 380 V / 50 Hz | 2700 × 2800 × 1500 mm | 2900 kg | 12 (6 por lado) |
| SKDR-1512A | 1500 mm | 250 mm | 3–12 mm | 26,4 kW | 380 V / 50 Hz | 2700 × 3300 × 1500 mm | 3400 kg | 12 (6 por lado) |
| SKDR-1516A | 1500 mm | 250 mm | 3–12 mm | 35,2 kW | 380 V / 50 Hz | 3100 × 3300 × 1500 mm | 3600 kg | 16 (8 por lado) |
| SKDR-2016A | 2000 mm | 250 mm | 3–12 mm | 35,2 kW | 380 V / 50 Hz | 3100 × 3800 × 1500 mm | 4000 kg | 16 (8 por lado) |
| SKDR-2516A | 2500 mm | 250 mm | 3–12 mm | 35,2 kW | 380 V / 50 Hz | 3100 × 4300 × 1500 mm | 4600 kg | 16 (8 por lado) |
Las especificaciones anteriores se basan en el catálogo de productos SANKEN. La configuración final de la rueda debe confirmarse según el perfil de borde y el grosor del vidrio seleccionados.
Cómo elegir el modelo SKDR adecuado
SKDR-1012A
Ancho máximo de procesamiento de 1000 mm con 12 husillos, dispuestos 6 husillos por lado.
SKDR-1512A
Ancho máximo de procesamiento de 1500 mm con una configuración de 12 husillos.
SKDR-1516A
También admite un ancho máximo de procesamiento de 1500 mm, pero utiliza 16 husillos, con 8 husillos por lado.
SKDR-2016A
Amplía el ancho máximo de procesamiento a 2000 mm con una configuración de 16 husillos.
SKDR-2516A
El modelo más grande de la serie, con un ancho máximo de procesamiento de 2500 mm y 16 husillos.
Máquina de canteado doble redondo vs. Línea de canteado doble redondo
La serie SKDR-A que se describe en esta página es la máquina independiente para el canteado de vidrio en línea recta con doble borde redondeado.

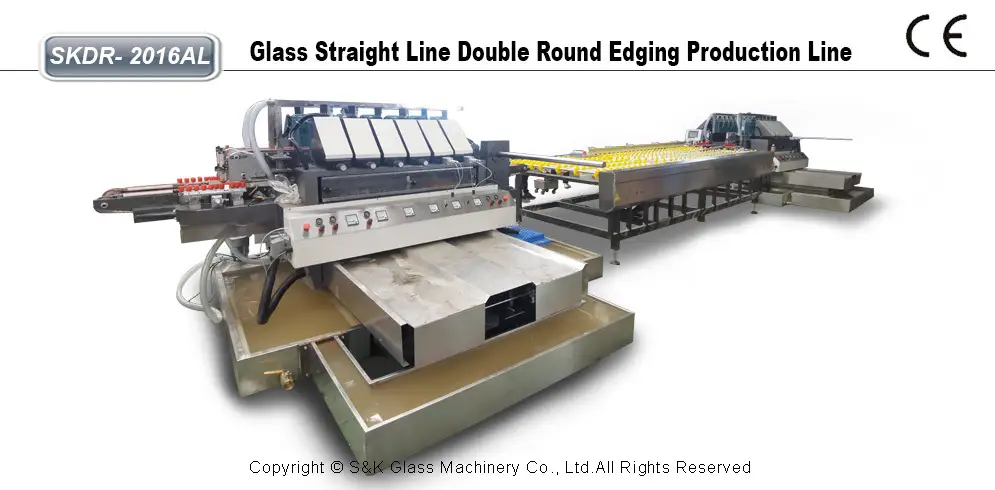

Para el procesamiento en línea conectado, SANKEN también ofrece la línea de canteado doble redondo de vidrio recto SKDR-AL, que consta de dos máquinas de canteado redondo y una mesa de tránsito.
Serie SKDR-A: máquina independiente para el canteado de doble borde redondo.
Serie SKDR-AL: dos máquinas de canteado redondo + una mesa de tránsito.
Aplicaciones
La serie SKDR está diseñada para vidrio de línea recta que requiere lijado y pulido de bordes planos o redondeados de calibre 10G, 20G, 30G o de precisión.
El modelo y la configuración de la rueda deben seleccionarse en función del ancho de procesamiento, el grosor del vidrio y el perfil del borde requeridos.
Preguntas frecuentes
¿Qué perfiles de borde puede procesar la serie SKDR?
El catálogo incluye opciones de 10G, 20G, 30G, lápiz, y procesamiento de bordes redondeados y planos.
¿Qué grosor de vidrio puede procesar la máquina?
Los cinco modelos SKDR están diseñados para espesores de vidrio de 3 a 12 mm.
¿Cuál es el ancho máximo de procesamiento?
Según el modelo seleccionado, el ancho máximo de procesamiento oscila entre 1000 mm y 2500 mm.
¿Cuál es la diferencia entre las versiones de 12 y 16 husillos?
Los modelos de 12 husillos utilizan 6 husillos por lado, mientras que los de 16 husillos utilizan 8 husillos por lado. Los modelos también difieren en el ancho de procesamiento, la potencia, el tamaño y el peso.
¿Se pueden instalar diferentes discos abrasivos?
Sí. El catálogo indica que se pueden instalar diferentes tipos de ruedas según el grosor del vidrio y el perfil de acabado de los bordes requerido.
¿Cómo debo elegir el modelo SKDR correcto?
En la selección se deben tener en cuenta el ancho máximo de procesamiento, el grosor del vidrio, el perfil de borde requerido, la configuración del husillo y el espacio disponible en la fábrica.
Selección de equipos
Para la selección de la máquina SKDR, indique el ancho máximo del vidrio, el rango de espesor del vidrio y el perfil de borde requerido para que se pueda analizar el modelo y la configuración de la rueda adecuados.
